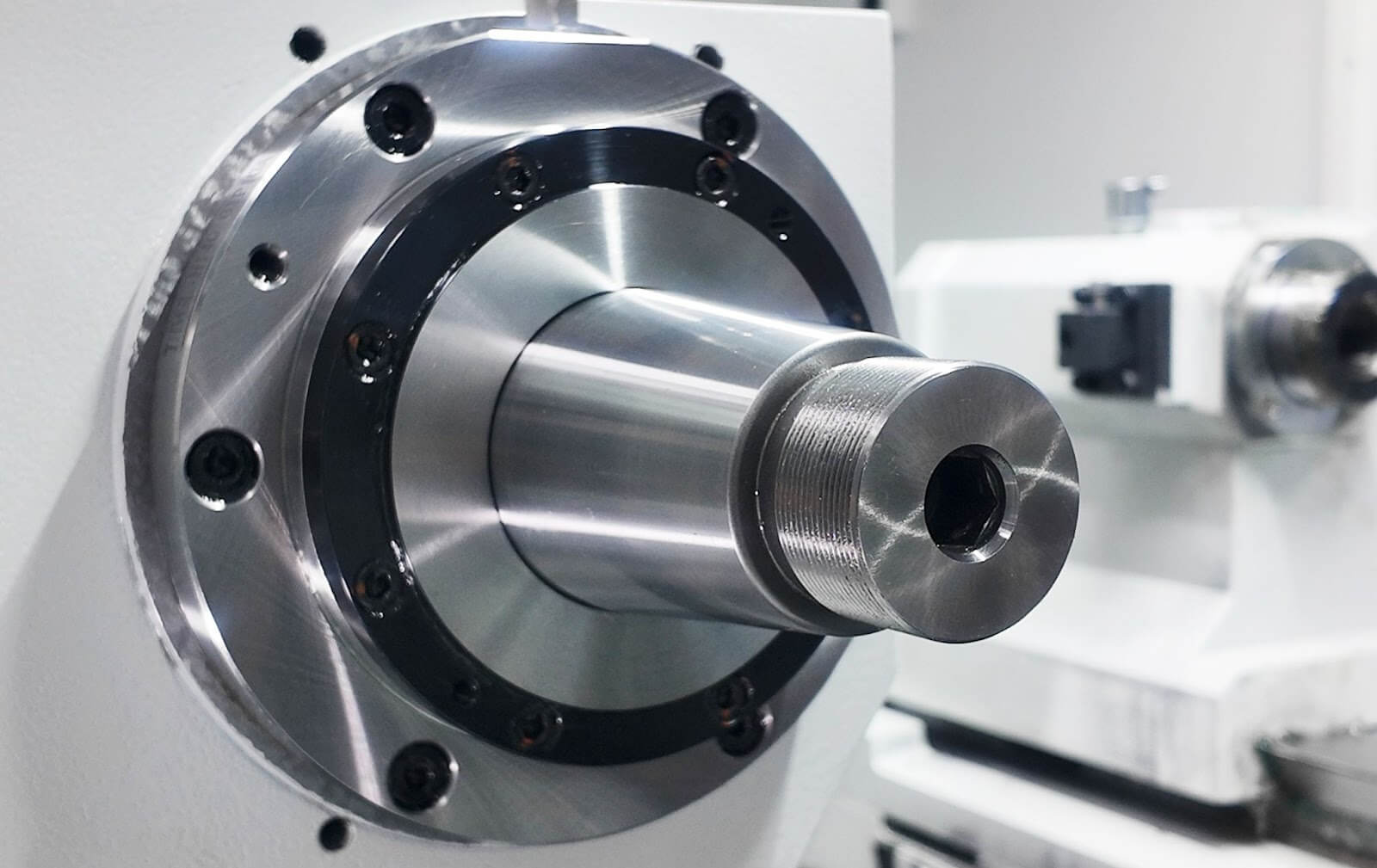

Spindel - Slijpschijfaandrijving
In de spindel worden zeer nauwkeurige lagers gebruikt om de nauwkeurigheid te garanderen.
.jpg)
Werkcapaciteit
Zwenkdiameter (mm)
350
Max. Diameter slijpen (mm)
330
Max. Maallengte (mm)
600
Afstand tussen middelpunten (mm)
650
Max. Gewicht van het werkstuk tussen de centers (kg)
60 (Zonder centersteun)
.jpg)
Kop van slijpschijf
Afmetingen slijpschijf (Buiten x dikte x binnen) mm
610 x (25~100) x 203,2
Vermogen spindelmotor (Kw)
11
Snijsnelheid van slijpschijf (m/s)
60 (Optioneel 100)
Afmetingen spilas (mm)
67
Type aslager
Lagertype (optioneel riemtype)
-2.jpg)
Werkkop
Typ
Vast centrum/Live centrum
Centrale conus
MT5
Spindelsnelheid (rpm)
10~1000
Motorvermogen (kW)
2
%20(1).png)
Achterklauw
Centrale conus
MT4
Diameter huls (mm)
58
Spindelverplaatsing (mm)
35
X-as slijpschijfslede
Tafelverplaatsing (mm)
400
Snelvoersnelheid (m/min)
16
Min.voeding/elke schaal (mm)
0.001/0.01/0.10
Voedingsmodus van slijpschijf
Plunge / Hoekig
X-as servomotor (kW)
2.2
Slijpschijfgeleider
Een geleiderail met V-vlakke structuur
-2.jpg)
Z-as slijpwielslede
Tafelverplaatsing (mm)
700
Snelvoersnelheid (m/min)
16
Min.voeding/elke schaal (mm)
0.001/0.01/0.10
Z-as servomotor (kW)
2.2
Tafelslede
Een geleiderail met V-vlakke structuur
Rotatiehoek bank (graden rechtsom/linksom)
4 en 9
Universeel
Smeeroliepomp voor slijpschijfkop (kW)
0.18
Pomp voor slijpvloeistof (kW)
0.18
Oliepomp geleiden (W)
25
Capaciteit olietank slijpschijfkop (L)
30
Maalvloeistoftankinhoud (L)
120
Inhoud olietank (L)
8 (Voltijdsmering)
Nettogewicht (kg)
5200
Afmetingen (mm)
3015 x 2200 x 1867

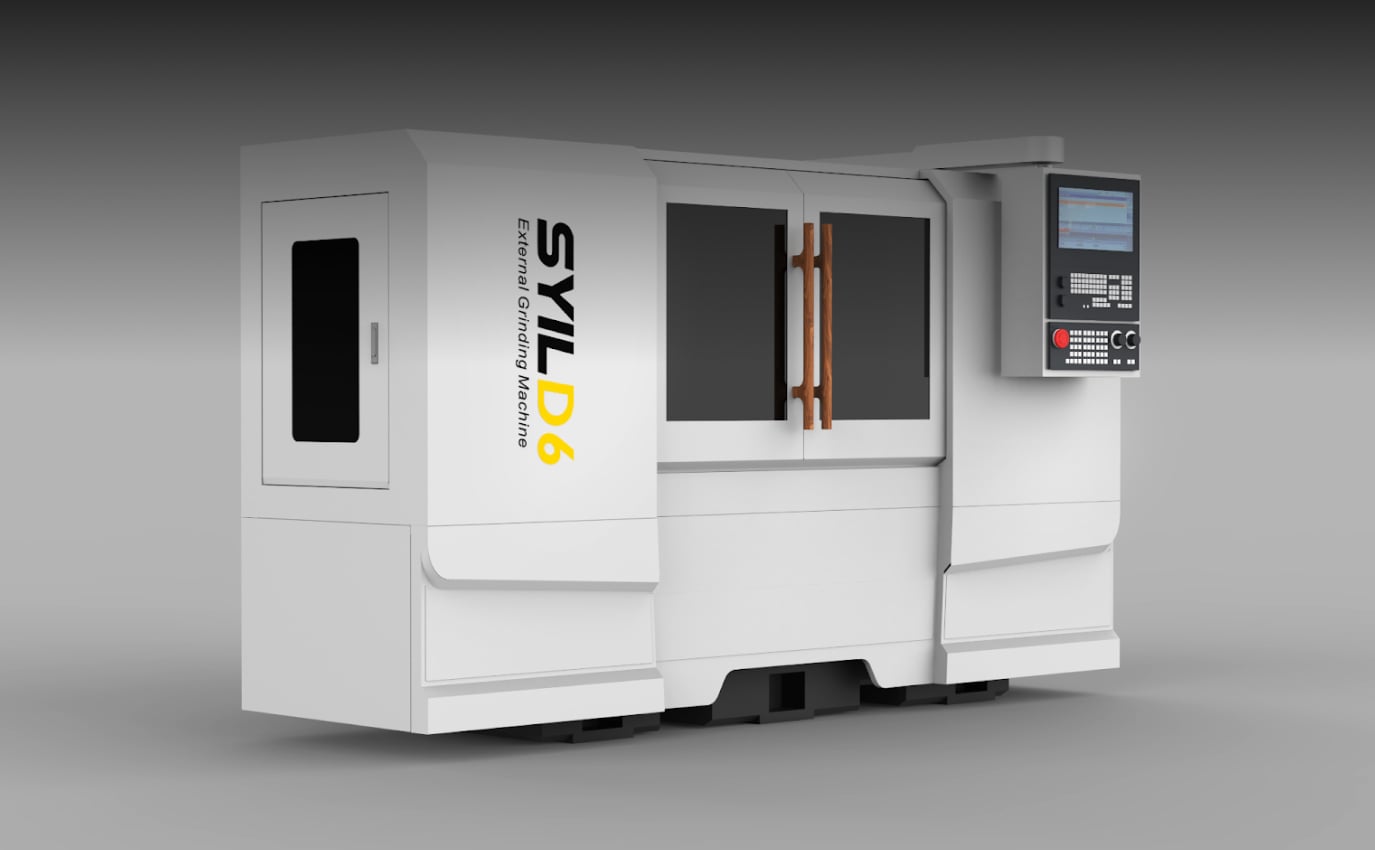

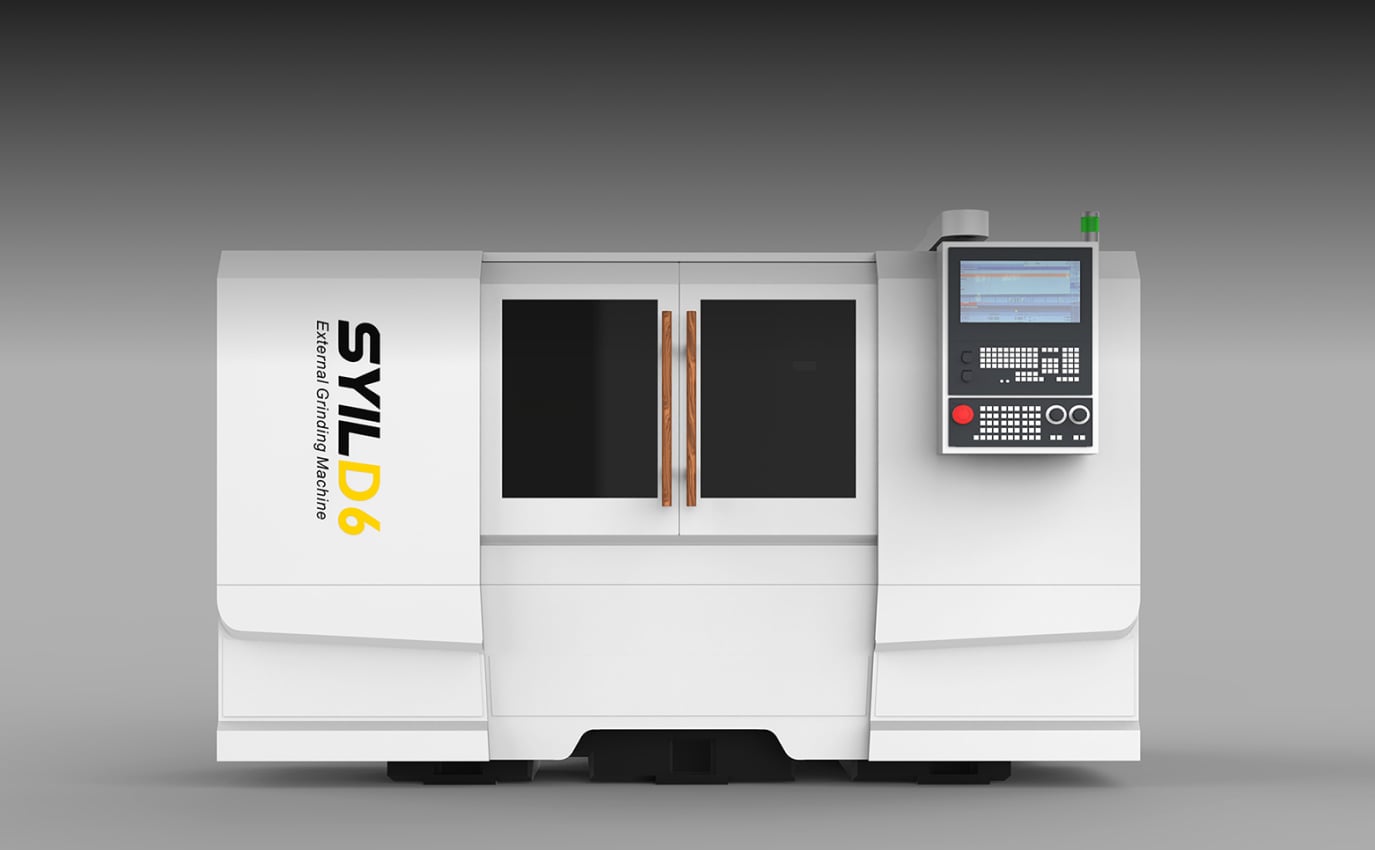

Beste CNC slijpmachine in zijn klasse
De D6 is een machine die ontworpen is voor uitwendig rondslijpen van precisieassen. Deze serie biedt uitstekende flexibiliteit en prestaties en is bij uitstek geschikt voor kleinere componenten zoals stempels, assen en chirurgische apparatuur.
Met zijn uitstekende prijs-kwaliteitverhouding is het de ideale keuze voor zowel flexibele eenmalige productie in kleine werkplaatsen als efficiënte productie in grote volumes bij grootschalige bewerkingen. Compact in ontwerp, veelzijdig in gebruik en intuïtief te bedienen, de D6 universele rondslijpmachine levert uitstekende precisie en maximale productiviteit.
.png)

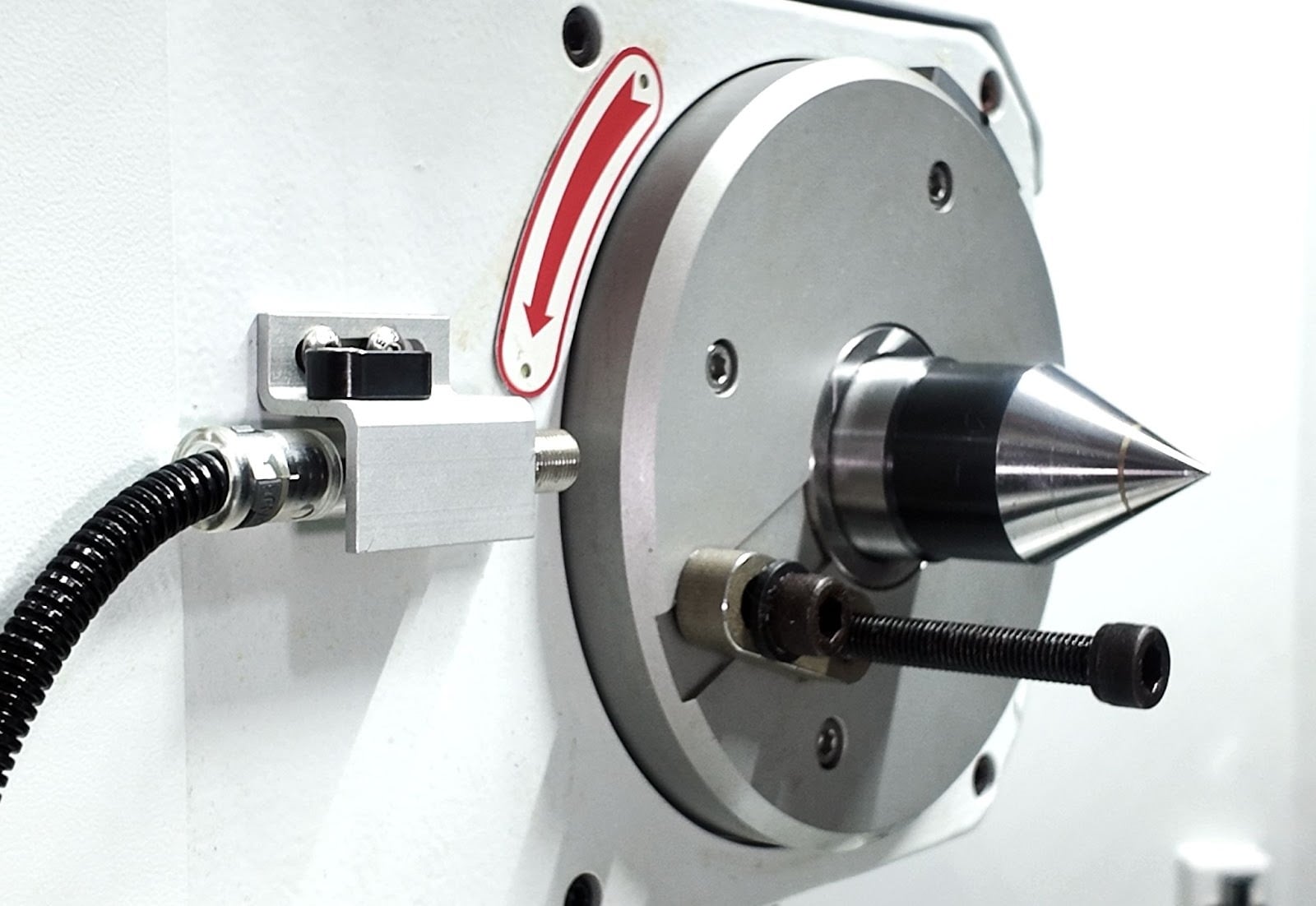

Werkkop - Productaandrijving
De werkstukkop is geschikt voor zowel slijpen met spil onder spanning als slijpen met twee centra.
.png)

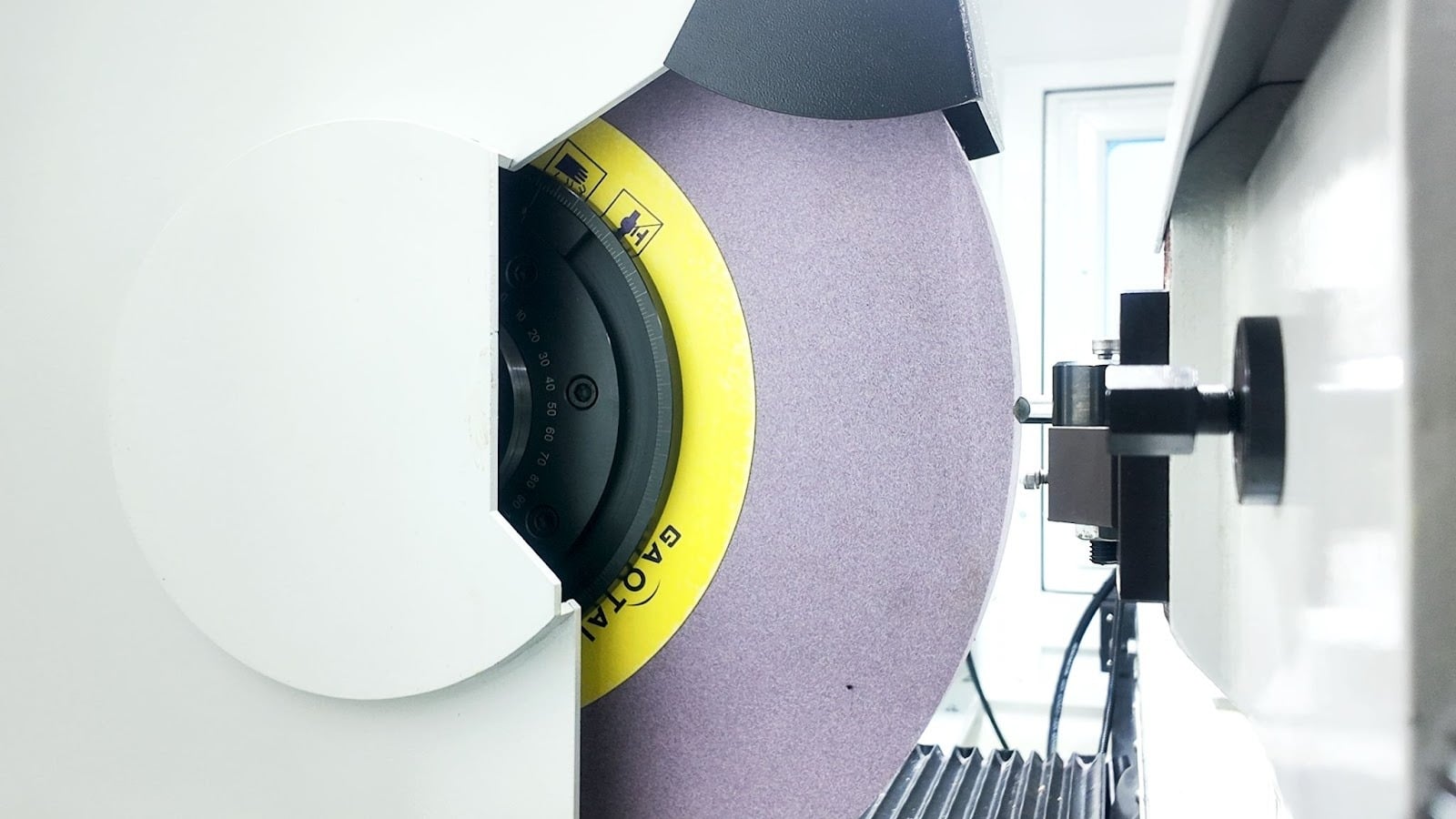

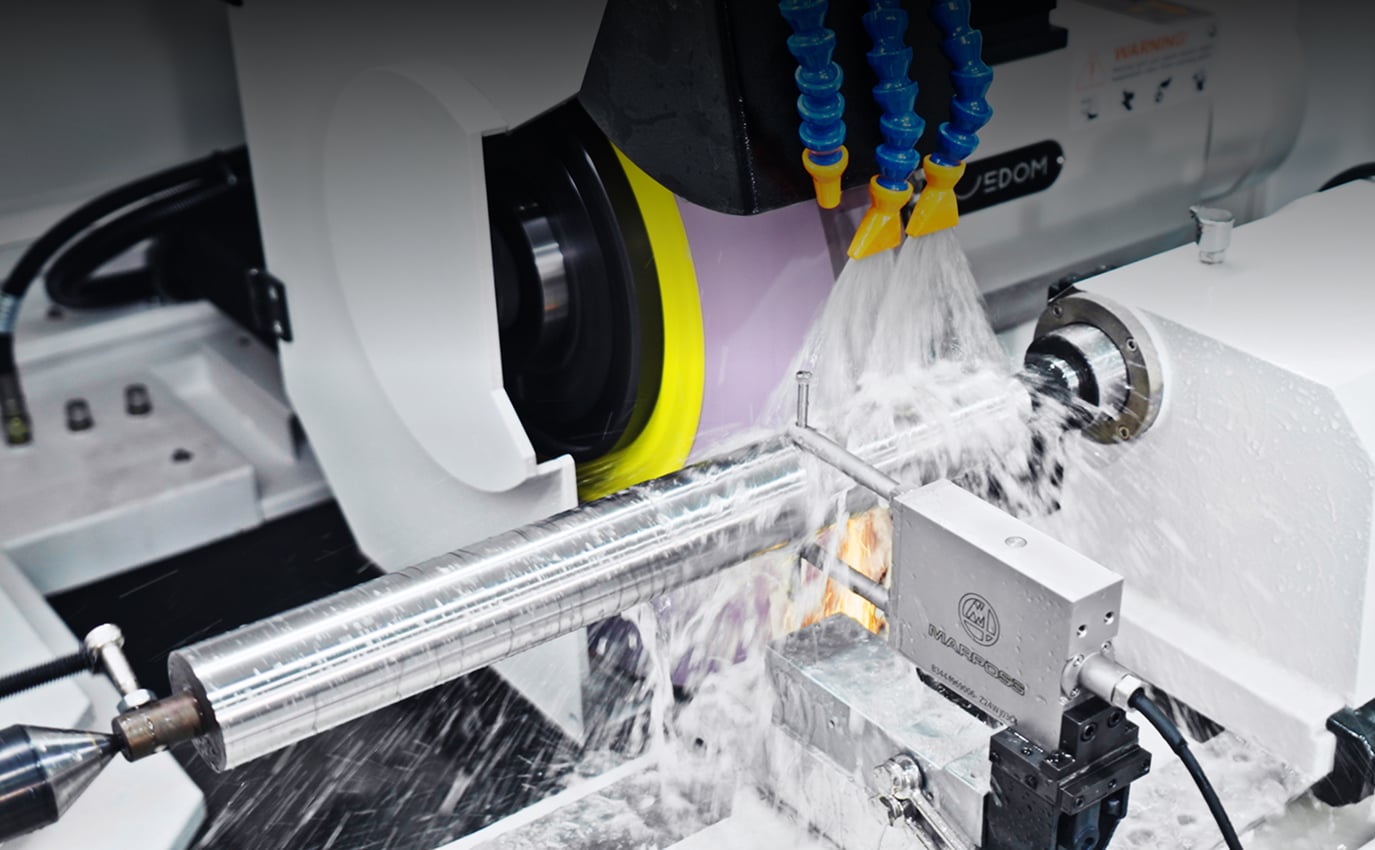

Slijpschijfkop - Bevestigingsapparaat voor slijpschijven
Het bevat een dynamisch en statisch druksysteem. Dit systeem zorgt voor een continue oliefilm rond de as en de lagers terwijl de slijpschijf draait, waardoor de levensduur van de slijpschijfspil aanzienlijk wordt verlengd.

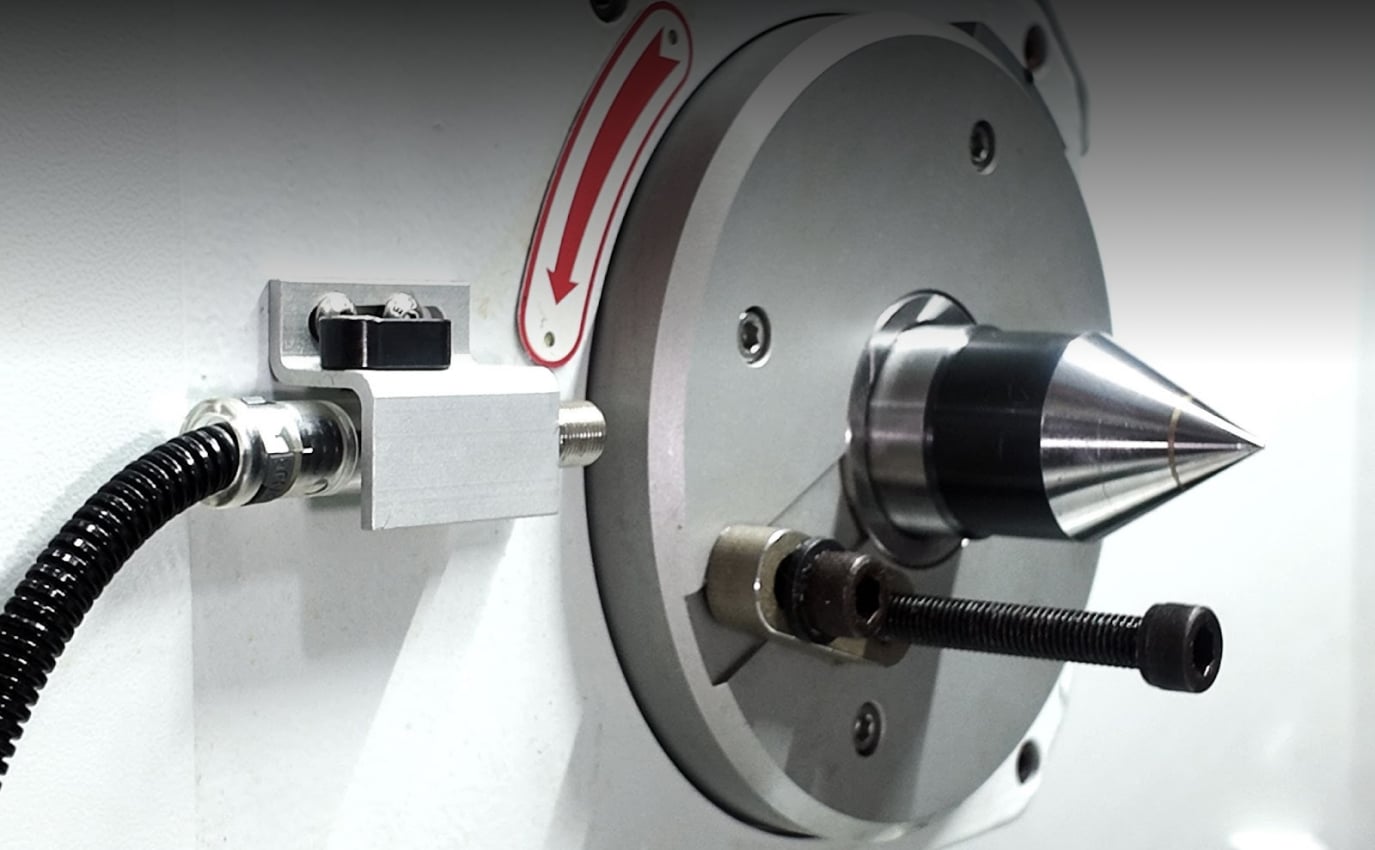

Achterklauw - opspaninrichting rechts
De losse kop heeft een ruime huls die soepel in de behuizing glijdt. Nauwkeurige fijninstelling is mogelijk met minimale inspanning. Nauwkeurige cilindriciteitsaanpassingen kunnen binnen het gespecificeerde bereik worden bereikt door de cilindriciteit op fijne wijze aan te passen tijdens het slijpen met twee centreerinrichtingen.

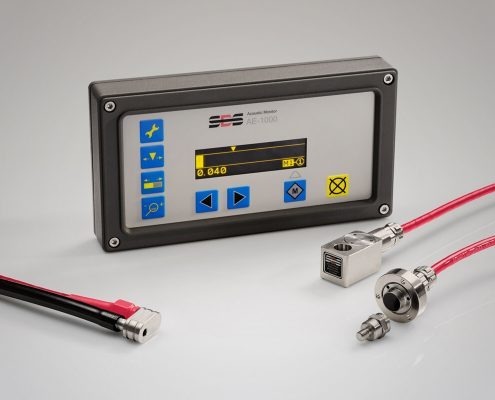

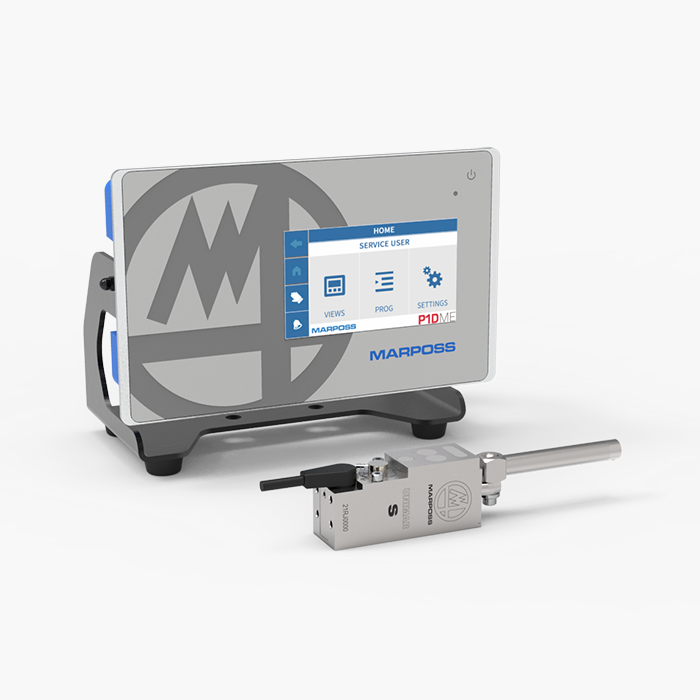

.png?width=1200&height=900&name=Mask%20group%20(6).png)

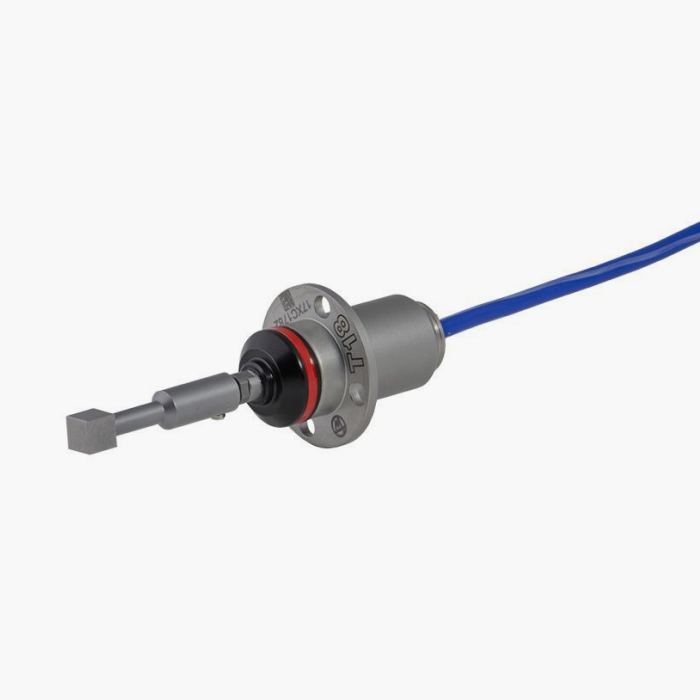

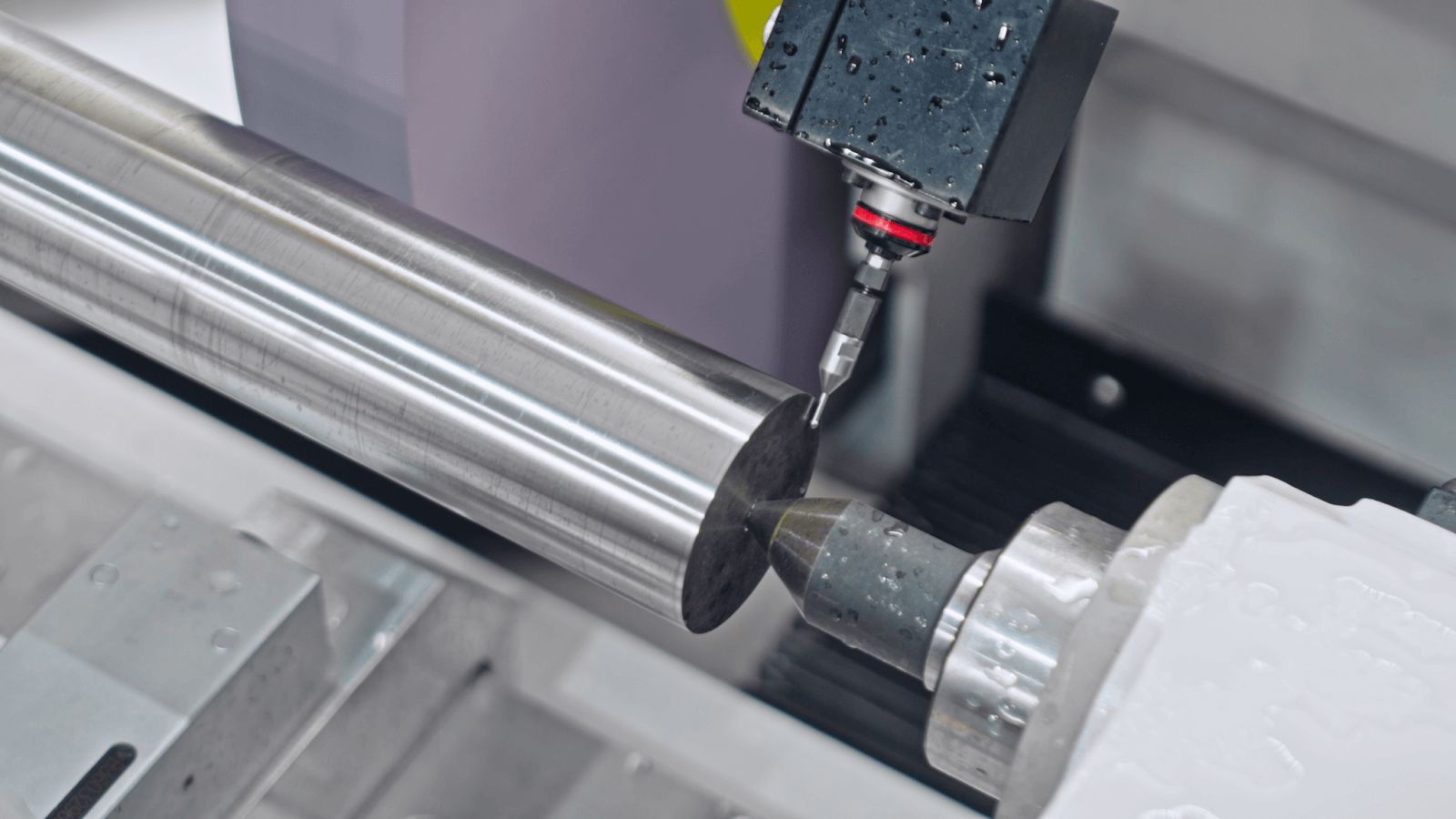

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Technische specificaties
D6
D7
D10
Werkcapaciteit
Zwenkdiameter (mm)
350
350
350
Max. Diameter slijpen (mm)
330
330
330
Max. Maallengte (mm)
600
750
1000
Afstand tussen middelpunten (mm)
650
800
1050
Max. Gewicht van werkstuk tussen centra (kg)
60 (zonder middensteun)
80 (zonder middensteun)
120 (zonder middensteun)
Kop van slijpschijf
Afmetingen slijpschijf (Buiten x dikte x binnen ) mm
610 x (25~100) x 203,2
610 x (25~100) x 203,2
610 x (25~100) x 203,2
Vermogen spindelmotor (Kw)
11
11
11
Snijsnelheid van de slijpschijf (m/s)
60 (optioneel 100)
61 (optioneel 100)
62 (optioneel 100)
Afmetingen spindelas (mm)
67
67
67
Type aslager
Lagertype (optioneel riemtype)
Lagertype (optioneel riemtype)
Lagertype (optioneel riemtype)
Werkkop
Typ
Vast centrum/Live centrum
Vast centrum/Live centrum
Vast centrum/Live centrum
Midden taps
MT5
MT5
MT5
Spiltoerental (tpm)
10~1000
10~1000
10~1000
Motorvermogen (kW)
2
2
2.5
Achterklauw
Midden taps
MT4
MT4
MT4
Diameter huls (mm)
58
58
58
Spindelverplaatsing (mm)
35
35
35
X-as slijpschijfslede
Tafelverplaatsing (mm)
400
400
400
Snelvoersnelheid (m/min)
16
16
16
Min.voeding/elke schaal (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Voedingsmodus van slijpschijf
Plunge / Hoekig
Plunge / Hoekig
Plunge / Hoekig
X-as servomotor (kW)
2.2
2.2
2.2
Slijpschijf
Een geleiderail met V-vlakke structuur
Een geleiderail met V-vlakke structuur
Een geleiderail met V-vlakke structuur
Z-as slijpwielslede
Tafelverplaatsing (mm)
700
850
1300
Snelvoersnelheid (m/min)
16
16
16
Min.voeding/elke schaal (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Z-as servomotor (kW)
2.2
2.2
2.2
Tabelschuif
Een geleiderail met V-vlakke structuur
Een geleiderail met V-vlakke structuur
Een geleiderail met V-vlakke structuur
Rotatiehoek bank (graden rechtsom/linksom)
4 en 9
4 en 9
4 en 9
Universeel
Smeeroliepomp voor slijpschijfkop (kW)
0.18
0.18
0.18
Pomp voor slijpvloeistof (kW)
0.18
0.18
0.18
Oliepomp geleiden (W)
25
25
25
Capaciteit olietank slijpschijfkop (L)
30
30
30
Maalvloeistoftankinhoud (L)
120
120
120
Inhoud olietank (L)
8 (Fulltime smering)
8 (Fulltime smering)
8 (Fulltime smering)
Nettogewicht (kg)
5200
5500
6200
Afmetingen (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
