Verarbeitungsfähigkeiten
Maximaler Durchmesser der zu bearbeitenden Stange (mm)
Φ20 mm
Durchmesser der Spindelbohrung (mm)
ø25
Maximale Bearbeitungslänge (mm) (ohne Führungsbuchse)
2,5D (maximal 50)
Maximale Bearbeitungslänge (mm) (Feste Führungshülse)
220 (optional)

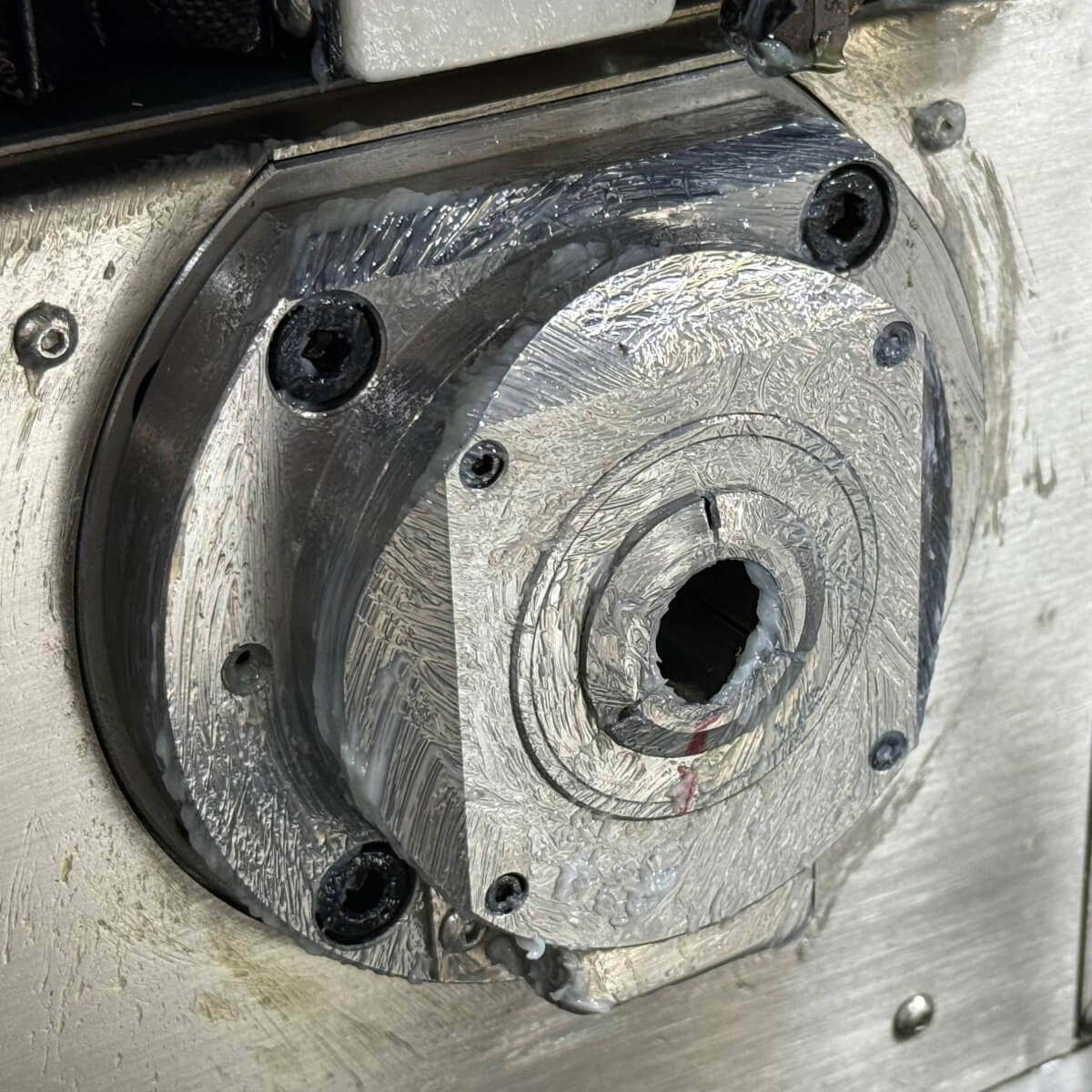

Maximale Bearbeitungslänge (mm) (Drehbare Führungshülse)
180
Maximaler Spanndurchmesser der Gegenspindel (mm)
Φ20
Maximaler Bohrdurchmesser der Spindel (mm)
Φ10
Verarbeitungsfähigkeiten
Maximaler Gewindeschneiddurchmesser der Spindel
M10
Maximaler Bohrdurchmesser der Gegenspindel (mm)
Φ10
Maximaler Bohrdurchmesser der Gegenspindel
M10
Maximaler Bohrdurchmesser des radialen angetriebenen Werkzeugs (mm)
Φ8
Maximaler Anbohrdurchmesser des radialen angetriebenen Werkzeugs
M6

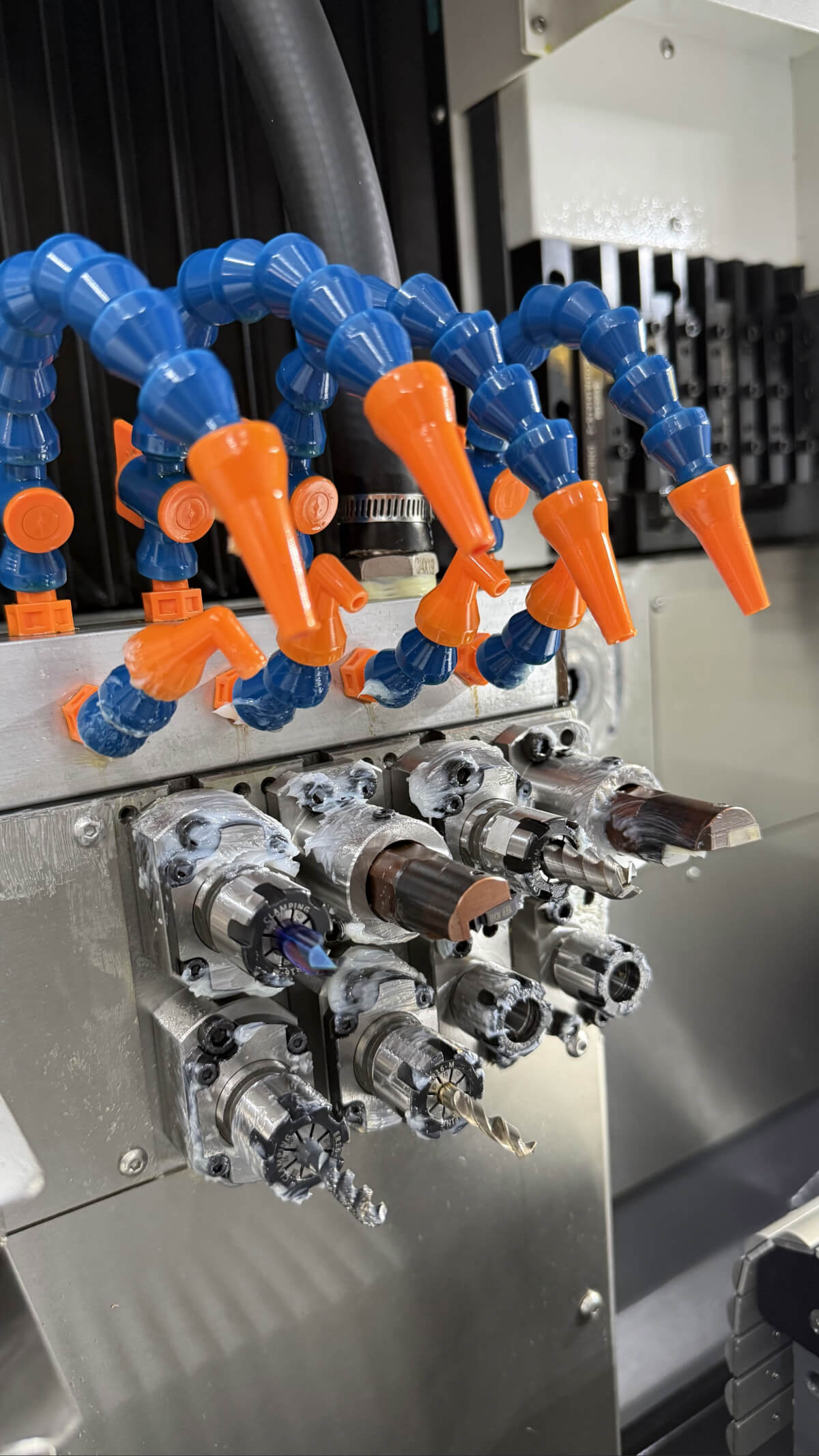

Maximaler Bohrdurchmesser des rückseitig angetriebenen Werkzeugs (mm)
Φ8(optional)
Maximaler Bohrdurchmesser des rückseitig angetriebenen Werkzeugs
M6(optional)
Mechanische Fähigkeiten
Spindeldrehzahl (U/min)
10000 (Drehführungshülse 8000)
Drehzahl der hinteren Spindel (U/min)
10000
Radiale Drehzahl des angetriebenen Werkzeugs (U/min)
6000
Drehzahl des Live-Werkzeugs (U/min)
6000(optional)
Schnelle Bewegungsgeschwindigkeit (m/min)
24(X2, Y1, Z1, Z2)
Schnelle Bewegungsgeschwindigkeit (m/min)
20(X1)
Spindelrundlaufabweichung (mm)
≤0.002
Wiederholgenauigkeit der Positionierung (mm)
≤0.003
Werkzeugsystem
Externe zylindrische Werkzeuge
1(□16)+6(□12)
Werkzeuge zur Bearbeitung von Stirnflächen
4(ER16)
Radiale angetriebene Werkzeuge
2(ER11)+3(ER16)
Tieflochwerkzeughalter
2(ER16, optional)
Werkzeuge für die Rückseitenbearbeitung
4(ER16)
Rückseitiges Kraftwerkzeug
Optional
Werkzeughalter mit Rückdrehung
keiner
Motorleistung
Spindel (kW)
6.5
Linearantriebswelle (kW)
1 (Siemens: 0,94)
Radiales angetriebenes Werkzeug (kW)
1 (Siemens: 0,94)
Live-Tool zurück (kw)
1 (Siemens: 0,94) (optional)
Kühlpumpe (kW)
0.4
Andere
Größe (mm)
2565x1350x1850
Gewicht (kg)
2900

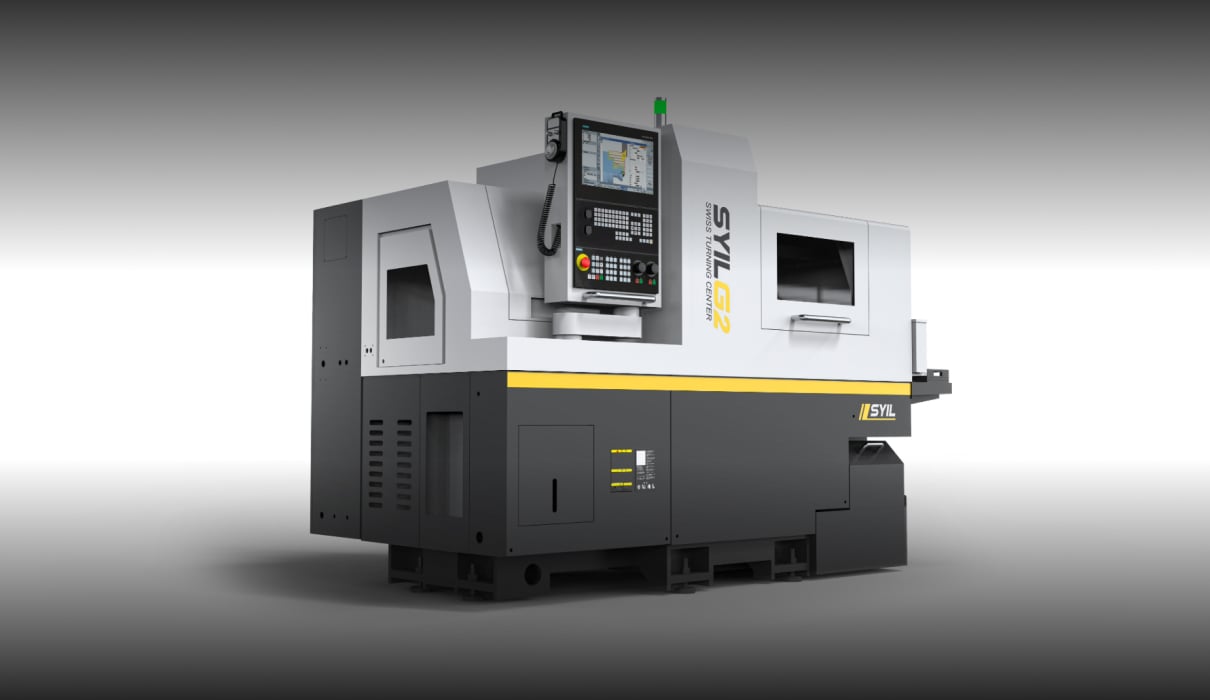

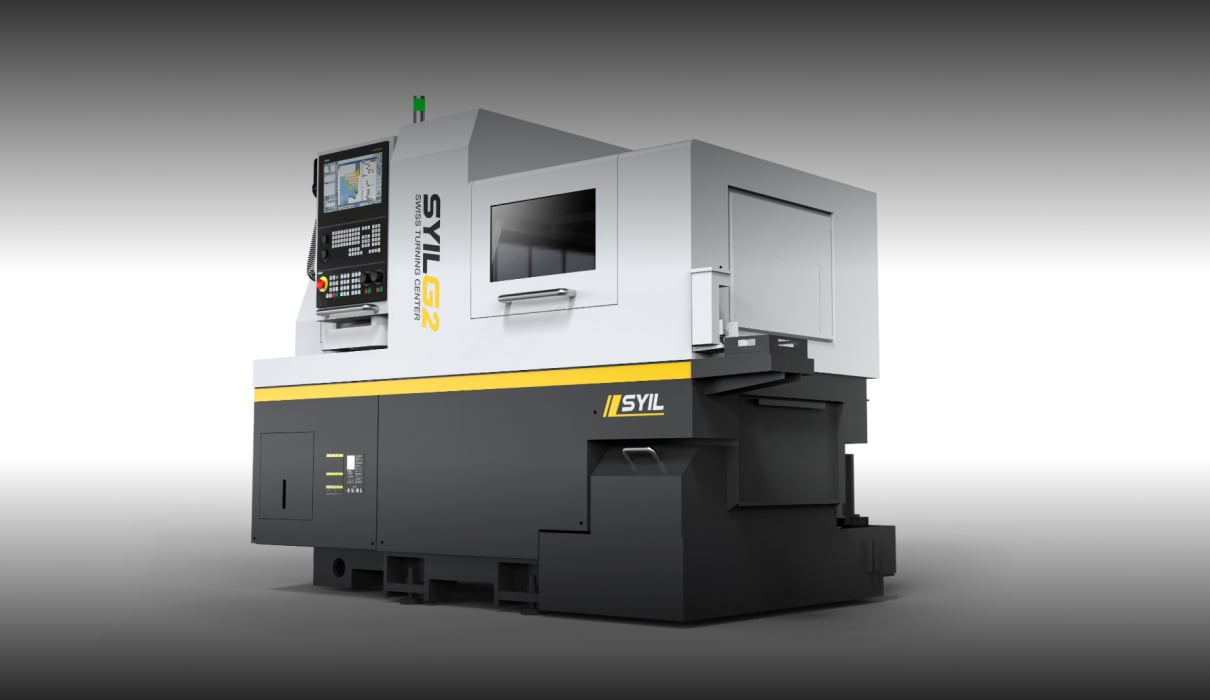

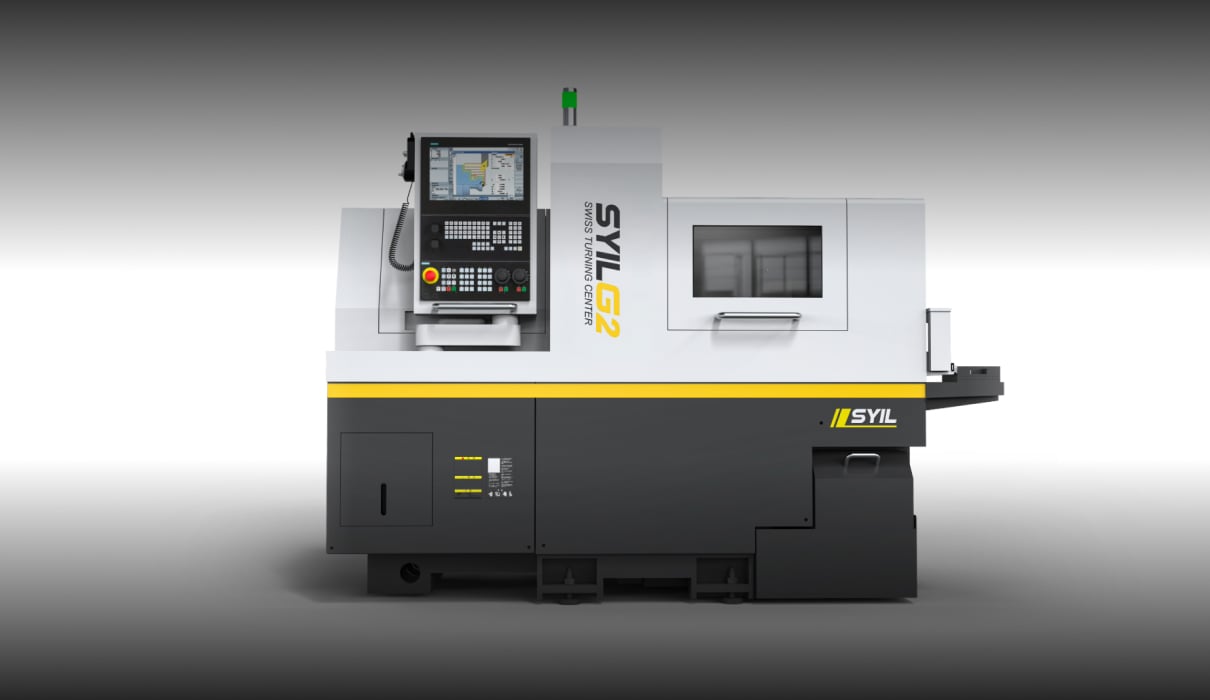

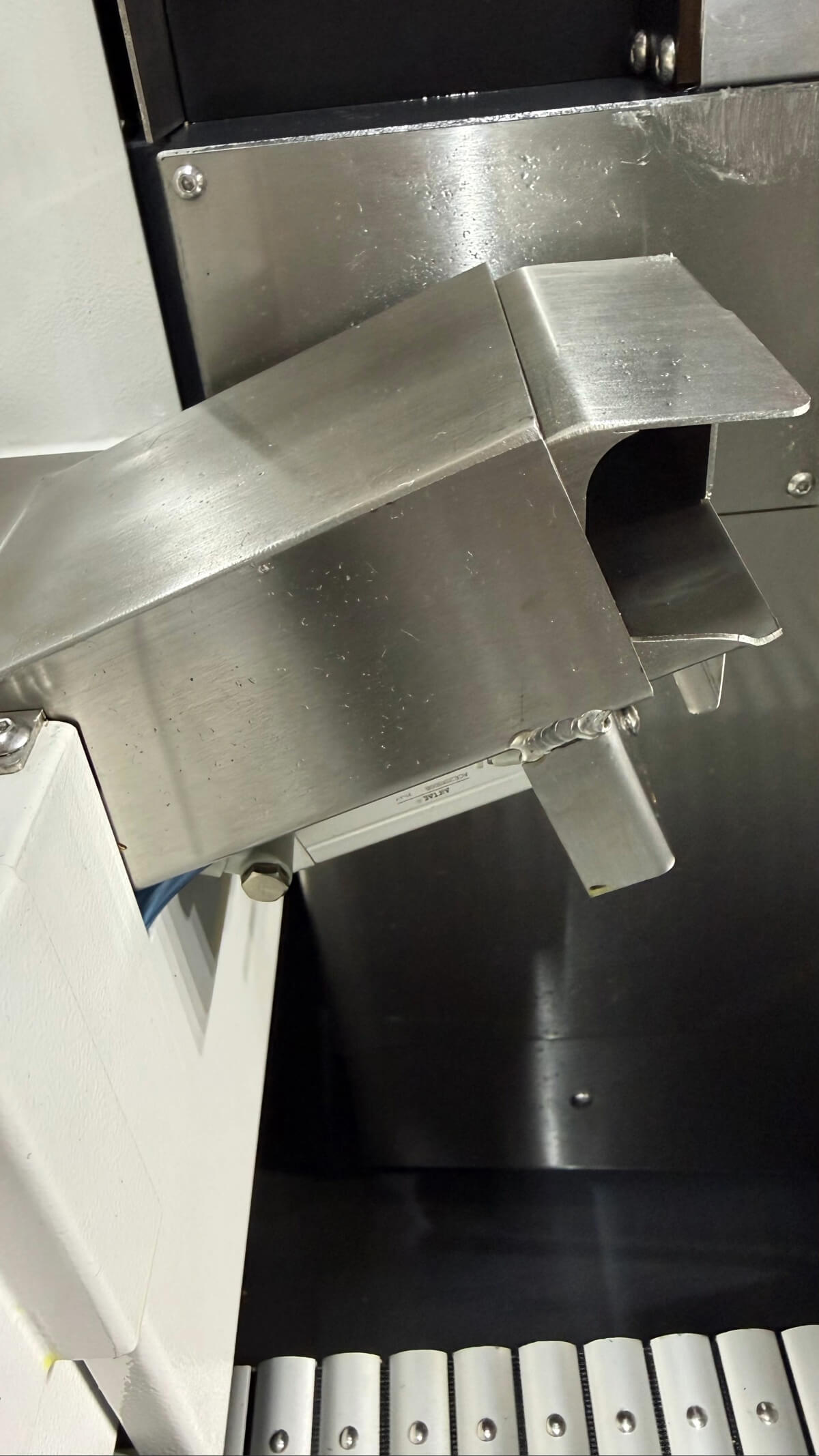

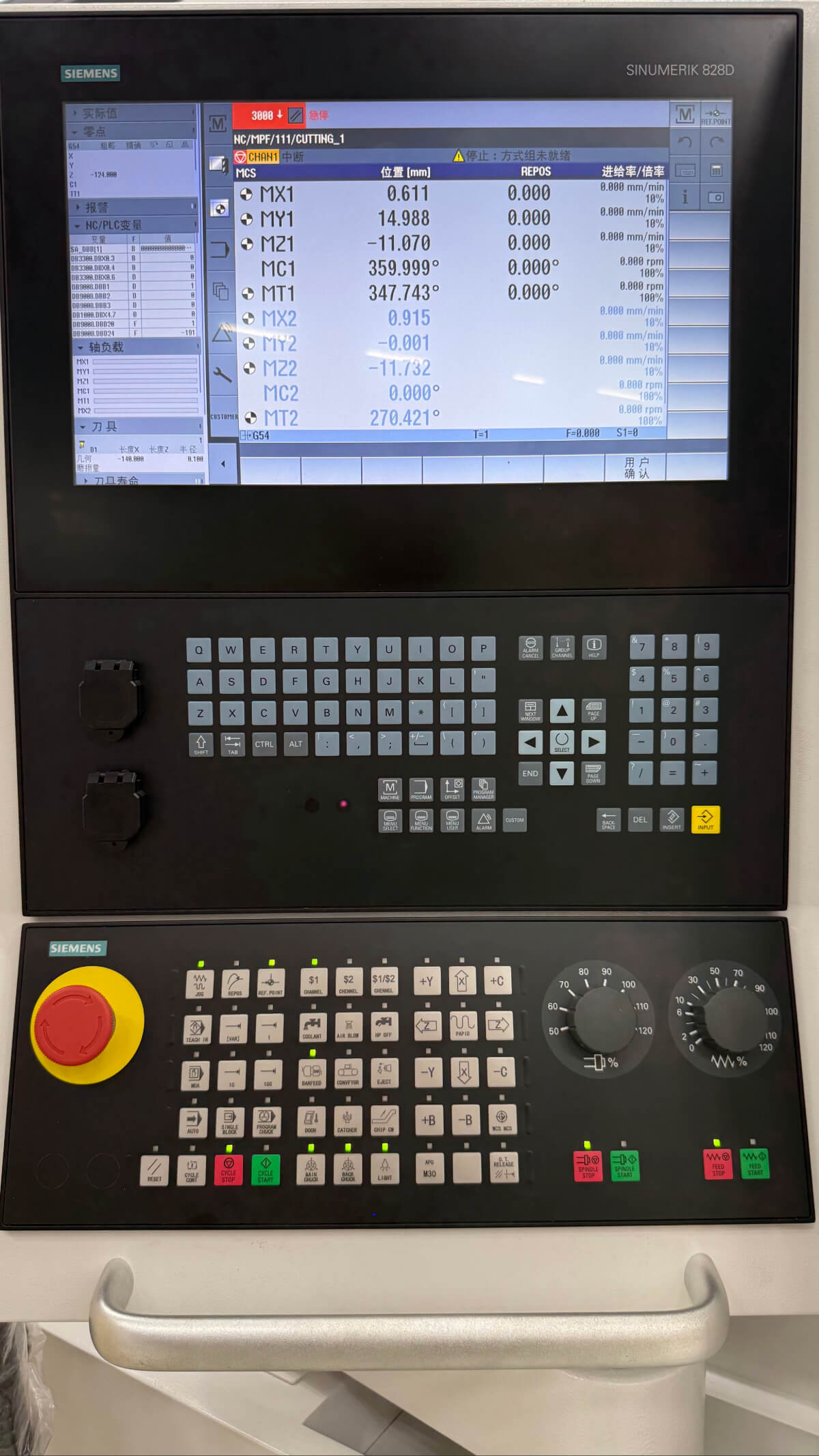

SYIL G2 Funktionen
Ideal für die Bearbeitung kleiner und langer Teile mit außergewöhnlicher Präzision und Stabilität.
Technische Daten
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Bearbeitungskapazität
Max. Stangendurchmesser (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Spindeldurchlass (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Max. Bearbeitungslänge (mm) (ohne Führungsbuchse)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
2.5D(max. 50)
Max. Bearbeitungslänge (mm) (feste Führungsbuchse)
220(optional)
220(optional)
220(optional)
220(optional)
220(optional)
220(optional)
Max. Bearbeitungslänge (mm) (rotierende Führungsbuchse)
180
180
180
180
180
180
Max. Spanndurchmesser Gegenspindel (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Max. Bohrdurchmesser Hauptspindel (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Max. Gewindedurchmesser Hauptspindel
M10
M10
M10
M10
M10
M10
Max. Bohrdurchmesser Gegenspindel (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Max. Gewindedurchmesser Gegenspindel
M8
M8
M10
M10
M10
M10
Max. Bohrdurchmesser radiales angetriebenes Werkzeug (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Max. Gewindedurchmesser radiales angetriebenes Werkzeug
M6
M6
M6
M6
M6
M6
Max. Bohrdurchmesser rückseitiges angetriebenes Werkzeug (mm)
Φ8(optional)
Φ8(optional)
Φ8(optional)
Φ8
Φ8(optional)
Φ8
Max. Gewindedurchmesser rückseitiges angetriebenes Werkzeug
M6(optional)
M6(optional)
M6(optional)
M6
M6(optional)
M6
Mechanische Daten
Spindeldrehzahl (r/min)
10000(rotierende Führungsbuchse 8000)
10000(rotierende Führungsbuchse 8000)
10000(rotierende Führungsbuchse 8000)
10000(rotierende Führungsbuchse 8000)
10000(rotierende Führungsbuchse 8000)
10000(rotierende Führungsbuchse 8000)
Drehzahl Gegenspindel (r/min)
10000
10000
10000
10000
10000
10000
Drehzahl radiales angetriebenes Werkzeug (r/min)
5000
5000
6000
6000
6000
6000
Drehzahl rückseitiges angetriebenes Werkzeug (r/min)
6000 (optional)
6000 (optional)
6000 (optional)
6000
6000 (optional)
6000
Eilganggeschwindigkeit (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Eilganggeschwindigkeit (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Rundlauf der Spindel (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Wiederholgenauigkeit (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Werkzeugsystem
Außendrehwerkzeuge
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Werkzeuge für Stirnseitenbearbeitung
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Radiale angetriebene Werkzeuge
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Tieflochbohrhalter
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, optional)
2(ER16, optional)
2(ER16, optional)
2(ER16, optional)
Werkzeuge für Rückseitenbearbeitung
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Rückseitiges angetriebenes Werkzeug
--
--
Optional
4(ER16)
Optional
4(ER16)
Halter für Rückseitendrehen
--
--
keine
2(□16, optional)
keine
2(□16, optional)
Motorleistung
Spindel (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Gegenspindel (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Linearantrieb (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Radiales angetriebenes Werkzeug (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Rückseitiges angetriebenes Werkzeug (kW)
0.75
0.75
1(Siemens:0.94)(optional)
1(Siemens:0.94)
1(Siemens:0.94)(optional)
1(Siemens:0.94)
Kühlmittelpumpe (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Gewicht und Abmessungen
Gewicht (kg)
2400
2400
2900
3000
2900
3000
Abmessungen (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
